Ультразвукова діагностика (УЗД) є невід'ємною частиною сучасної медицини, дозволяючи лікарям отримувати цінну інформацію про стан внутрішніх органів та систем пацієнта неінвазивним шляхом. Ефективність УЗД безпосередньо залежить від якості обладнання та кваліфікації спеціаліста. У цій статті ми розглянемо ключові аспекти вибору УЗД-апаратів та датчиків, а також можливості навчання та підвищення кваліфікації лікарів УЗД, в тому числі в онлайн-форматі.

Принципи роботи та переваги ультразвукової діагностики

Ультразвукові апарати працюють на основі відбиття високочастотних звукових хвиль від тканин різної щільності. Частота ультразвукових хвиль у медицині становить від 2 до 17 МГц, при цьому чим вища частота, тим коротша довжина хвилі та більше поглинання. Зменшення частоти дозволяє досліджувати глибші структури тіла, тоді як поверхневі структури краще візуалізуються при збільшенні частоти.

Основними перевагами ультразвукового дослідження є можливість вивчення більшості органів і систем, рання діагностика захворювань на початкових стадіях, доступність і швидкість дослідження, висока інформативність та безпека методу.

Класифікація та типи УЗД апаратів

Сучасні УЗД апарати поділяються на кілька категорій залежно від їхніх технічних характеристик та функціональних можливостей. За класом діагностичної точності розрізняють початковий, середній та експертний рівні обладнання.

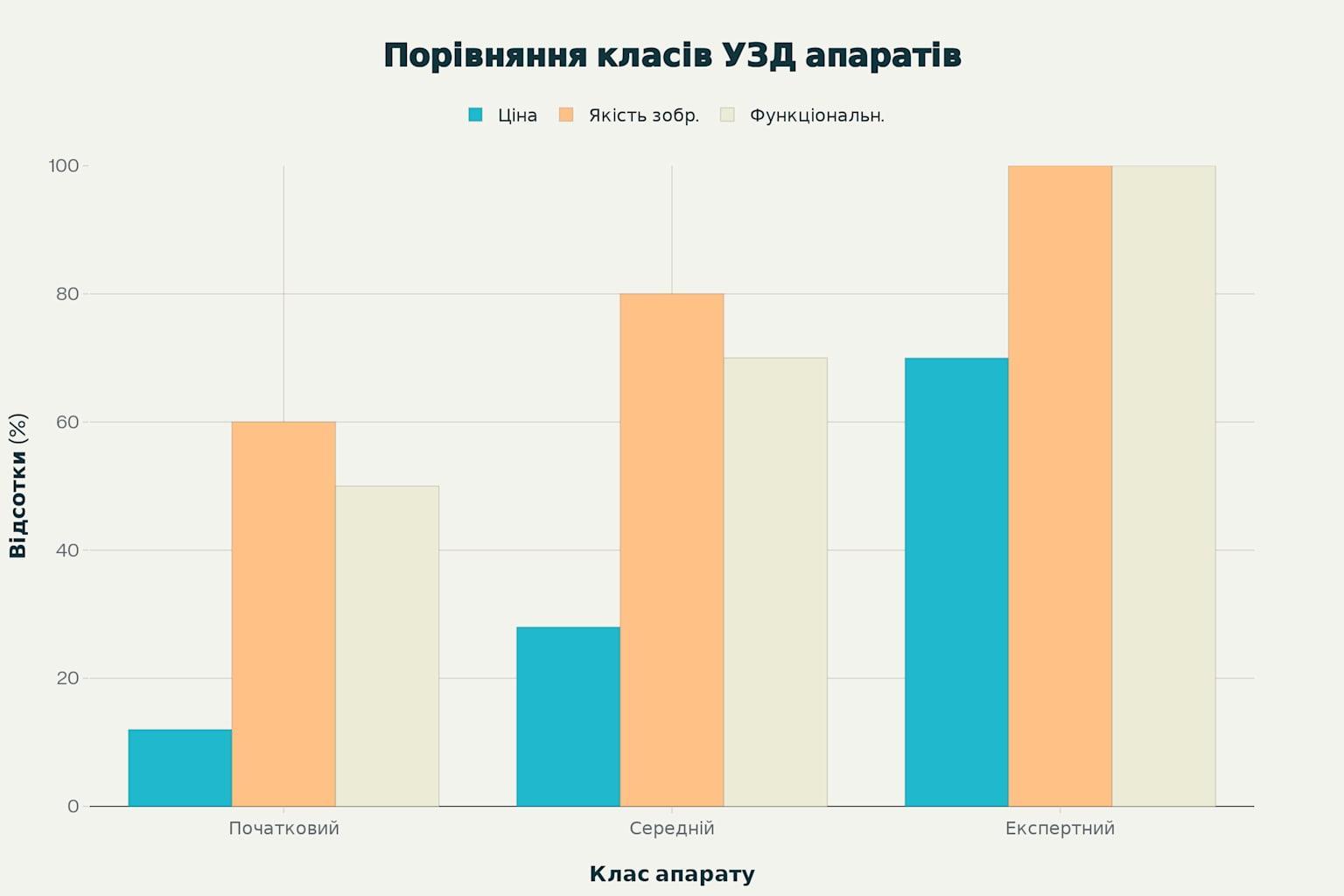

Порівняння класів УЗД апаратів за основними критеріями

• Початковий клас представлений базовими УЗД апаратами з низькою діагностичною точністю та обмеженими функціями. Ці пристрої зазвичай є 16-канальними портативними системами, що підходять для базових досліджень.
• Середній клас включає мобільні УЗД апарати з компактними габаритами та невеликою вагою, що забезпечують зручність транспортування. Більшість таких пристроїв є 32- та 64-канальними апаратами з чорно-білим зображенням.
• Експертний клас представлено найсучаснішими пристроями з доплерівським картуванням і цифровою обробкою результатів. Ці апарати забезпечують найвищу якість діагностики та мають повний спектр функціональних можливостей.

За мобільністю УЗД апарати поділяються на стаціонарні, портативні та УЗД апарати для смартфонів. Стаціонарні системи використовуються в лікарнях і клініках та мають високу якість зображення і широкий функціональний набір. Портативні апарати забезпечують мобільність та зручність використання в мобільній медицині.

Типи УЗД датчиків та їх характеристики

Датчики УЗД є ключовими компонентами, що безпосередньо впливають на функціональні можливості обладнання. Вони перетворюють електричні сигнали на звукові хвилі та формують тисячі імпульсів ультразвуку.

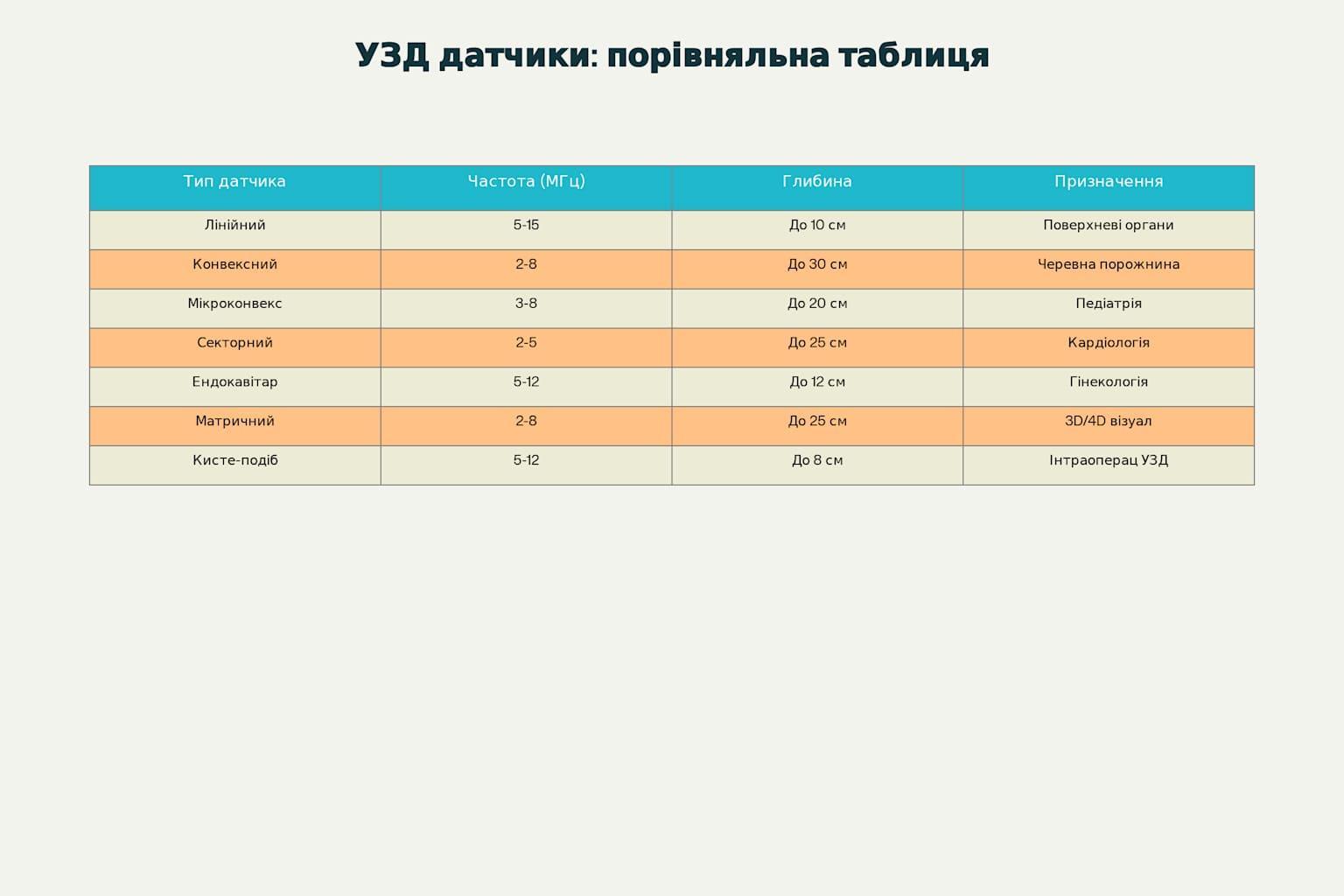

Порівняння типів УЗД датчиків та їх характеристик

• Лінійні датчики працюють у діапазоні частот 5-15 МГц та застосовуються для обстеження поверхнево розташованих органів, суглобів, м'язів і судин. Глибина їх сканування становить до 10 см, що забезпечує високу роздільну здатність для дослідження щитоподібної залози, судин та поверхневих лімфовузлів.
• Конвексні датчики є найпоширенішими та працюють у діапазоні 2-8 МГц. Вони забезпечують широке поле огляду та глибину проникнення до 30 см, що робить їх ідеальними для дослідження органів черевної порожнини та акушерських обстежень.
• Секторні (фазовані) датчики характеризуються частотою 2-5 МГц та призначені для кардіологічних досліджень і обстеження головного мозку. Вони забезпечують доступ через вузькі анатомічні вікна, що особливо важливо в кардіології.
• Ендокавітарні датчики працюють на частоті 5-12 МГц та забезпечують близький контакт з досліджуваними органами. Вони незамінні в гінекології та урології, дозволяючи отримати детальні зображення органів малого тазу.

Критерії вибору УЗД обладнання

Вибір оптимального УЗД апарату потребує врахування множини факторів, що впливають на ефективність діагностики. Першочерговим завданням є визначення бюджету, оскільки на ринку представлено сотні гідних варіантів у різних цінових категоріях.

• Технічні характеристики апарату значною мірою визначають його ефективність та точність діагностики. Важливими параметрами є діагональ і роздільна здатність екрана, кількість портів для датчиків, глибина сканування та режими візуалізації. Висока роздільна здатність та великий екран забезпечують чітке відображення дрібних деталей.
• Функціональні можливості повинні відповідати специфіці медичного закладу. Для кардіологів важливою є підтримка CW постійно-хвильового доплера, Stress Echo та Strain. Акушерам необхідні функції 4D Real Time і HDlive. Базові режими, такі як B-режим та доплерівські режими, є обов'язковими для всіх апаратів.
• Документація та сертифікація відіграють критично важливу роль при виборі обладнання. Усі УЗД апарати повинні мати відповідні сертифікати якості, включаючи FDA (США), EN ISO 13485:2016 та Council Directive 93/42/EEC. В Україні обладнання має відповідати Технічному регламенту щодо медичних виробів.

Провідні виробники УЗД апаратів

На ринку ультразвукового обладнання домінують кілька провідних виробників, що зарекомендували себе як лідери у сфері медичних технологій.

• General Electric (GE Healthcare) пропонує системи Vivid і Logiq, що відзначаються можливістю роботи з різними типами зображень та інтуїтивно зрозумілим інтерфейсом. Флагманський апарат GE Voluson E10 визнаний стандартом якості в акушерстві та гінекології.
• Siemens Healthineers відомий лінійкою Acuson, що пропонує інноваційні рішення для отримання ультразвукових зображень з високою роздільною здатністю. Компанія постійно впроваджує новітні технології візуалізації.
• Toshiba залишається одним із провідних виробників, чиї УЗД апарати відомі надійністю, довговічністю та високою точністю діагностики. Інноваційні технології Aplio та Xario дозволяють отримати детальні зображення навіть у складних умовах.
• Samsung Medison поєднує передові технології візуалізації з простотою використання. Їхні апарати WS80A та UGEO відзначаються якісними зображеннями та широкими можливостями.

Навчання з ультразвукової діагностики

Професійна підготовка лікарів з ультразвукової діагностики є критично важливою для забезпечення якості медичних послуг. В Україні діє розгалужена система навчальних закладів, що проводять спеціалізацію та підвищення кваліфікації з УЗД.

Навчання охоплює фундаментальні знання з ультразвукової анатомії органів та систем, застосування інтервенційних лікувально-діагностичних методів, включаючи доплерографію та інтраопераційну ехографію. Особлива увага приділяється практичним навичкам роботи на сучасному обладнанні.

Компанія RH, пропонує спеціалізовані консультації для максимально ефективного використання можливостей УЗД апарата на практиці, включаючи дистанційні консультації.

Онлайн-курси УЗД стають все більш популярними завдяки своїй гнучкості та доступності.

• Зручність та гнучкість: онлайн-навчання дозволяє навчатися у зручний для вас час та темп, без відриву від роботи.
• Доступність: онлайн-курси часто доступніші за ціною, ніж традиційні офлайн-програми.
• Широкий вибір спеціалізацій: онлайн-платформи пропонують курси з різних напрямків УЗД, що дозволяє спеціалістам підвищувати свою кваліфікацію у вузьких галузях.
• Інтерактивність та практична спрямованість: сучасні онлайн-курси включають відеолекції, тестування, кейси з реальної практики та можливість спілкування з викладачами та колегами.

Технічне обслуговування УЗД апаратів

• Регулярне технічне обслуговування є критично важливим для підтримання працездатності та якості роботи УЗД апаратів. Рекомендована періодичність ТО становить один раз на 2 роки. Комплексне обслуговування включає діагностику стану системи, виявлення програмних і апаратних помилок, оновлення ПЗ та перевірку напруг у контрольних точках.
• Профілактичні заходи включають чистку від пилю, перевірку цілісності контактних груп і шлейфів, чистку трекбола і клавіатури. Також проводиться внутрішня чистка фільтрів і заміна вентиляторів охолодження, підключення та налаштування периферійних пристроїв.

Несвоєчасне проведення ТО може призвести до високовартісного ремонту. Для прикладу, заміна материнської плати коштує близько 2500 доларів. Тому регулярне обслуговування є економічно виправданим інвестуванням у довгострокову роботу обладнання.

Інновації та майбутнє ультразвукової діагностики

• Штучний інтелект в УЗД представляє революційний крок у розвитку ультразвукової діагностики. Voluson Swift - перша у світі ультразвукова система з повністю інтегрованим штучним інтелектом, здатна розпізнавати до 20 стандартних площин. ШІ забезпечує автоматизовані вимірювання та аналіз, значно підвищуючи ефективність роботи та зменшуючи можливість людської помилки.
• Мініатюризація обладнання відкриває нові можливості для ультразвукової діагностики. УЗД апарати на базі планшетних комп'ютерів забезпечують мобільність та доступність діагностики. Портативні пристрої вмикаються за кілька секунд та забезпечують до 2,5 годин безперебійної роботи.
• Телемедицина та УЗД розширюють можливості дистанційної діагностики. Портативні телемедичні діагностичні комплекси дозволяють проводити консультації із залученням вузьких спеціалістів в режимі онлайн. Дані можуть зберігатися в хмарному середовищі та бути доступними з будь-якої точки світу.

Типові помилки та їх уникнення

• Помилки в УЗД діагностиці можуть призводити до неправильної постановки діагнозу та непорозумінь. Основними причинами помилок є складні умови обстеження, відсутність знань нормальної анатомії, недостатність клінічних даних та подібність картини при різних патологіях.
• Технічні помилки включають неправильне положення пацієнта, рух датчика під час дослідження, неправильну анатомічну ідентифікацію структур. Особливо важливим є правильне контралатеральне порівняння, оскільки неправильне порівняння може призводити до хибнопозитивних або хибно негативних результатів.
• Умови дослідження значно впливають на якість діагностики. Ожиріння пацієнта, післяопераційні ураження, обмежена рухливість або клінічний стан можуть перешкодити правильній оцінці. Іноді зміна частоти або типу датчика дозволяє візуалізувати раніше не визначену патологію.
• Протоколи обстеження повинні бути стандартизованими для забезпечення якості діагностики. Використання уніфікованих протоколів для різних органів та систем мінімізує ризик пропуску патології.

Висновки

Ультразвукова діагностика залишається одним із найважливіших методів медичної візуалізації, що постійно розвивається завдяки технологічним інноваціям. Правильний вибір УЗД апарату та датчиків, якісне навчання фахівців та дотримання стандартів якості є ключовими факторами успішного впровадження ультразвукової діагностики.

Інтеграція штучного інтелекту, мініатюризація обладнання та розвиток телемедицини відкривають нові горизонти для ультразвукової діагностики. Ці технології роблять УЗД більш доступним, точним та ефективним методом діагностики.

Професійне навчання та підвищення кваліфікації лікарів з УЗД залишаються пріоритетними завданнями для забезпечення якості медичних послуг. Розвиток онлайн-платформ та дистанційного навчання робить професійну освіту більш доступною для медичних працівників по всій країні.

Майбутнє ультразвукової діагностики пов'язане з подальшим розвитком технологій штучного інтелекту, покращенням портативності обладнання та інтеграцією з телемедичними системами. Ці тенденції сприятимуть підвищенню якості діагностики та розширенню доступу до сучасних медичних технологій.
