У кожному “Розумному будинку” є невидимий, але надзвичайно важливий елемент – щит автоматизації. Саме він відповідає за стабільну роботу систем освітлення, клімату, мультируму, безпеки та керування сценаріями. Його якісне проектування та професійна збірка – це основа основ надійності всього розумного простору вашої оселі, інформує UAINFO.org з посиланням на Home Technology Group.

Проектування – фундамент майбутньої системи

Робота над цим інженерним дивом починається з підготовки та виконання технічного проекту (ЕТР). На цьому етапі фахівці Home Technology Group детально аналізують наступні індикатори та готують технічне завдання (ТЗ):

• архітектурні особливості будинку чи квартири;
• сценарії використання: освітлення (світло, штори та ролети), клімат (опалення, вентиляція та кондиціонування), безпека (захист від протікання, відеонагляд, датчики руху, домофонія), розваги (системи мультирум та домашній кінотеатр);
• вимоги замовника до рівня автоматизації;
• сумісність обладнання різних виробників (KNX, ModBus, DALI та ін.)

Проект електричного щита створюється у спеціалізованому програмному забезпеченні, де враховується кожен пункт ТЗ, логіка роботи, маркування кабелів, модульне наповнення та багато іншого, а також резерв для майбутнього розширення системи. В результаті цієї кропіткої роботи ми отримуємо точну схему з усіма підключеннями, позначеннями та підписами, що гарантує стабільну роботу системи і зручність у сервісному обслуговуванні.

Підготовка та підбір обладнання та компонентів

Після затвердження проекту замовником, формується специфікація обладнання та матеріалів. Усі компоненти щита власне як і сам корпус мають бути сертифіковані на території України та відповідати усім нормам, а також виконувати задачі, що на них покладені. У якості поради: варто віддавати перевагу перевіреним провідним європейським брендам.

На цьому етапі дуже важливо:

• забезпечити сумісність усіх модулів;
• врахувати естетику монтажу (преміальні корпуси, маркування, продумане розташування шин та реле, тощо);
• підготувати кабельну інфраструктуру відповідно до зон автоматизації.

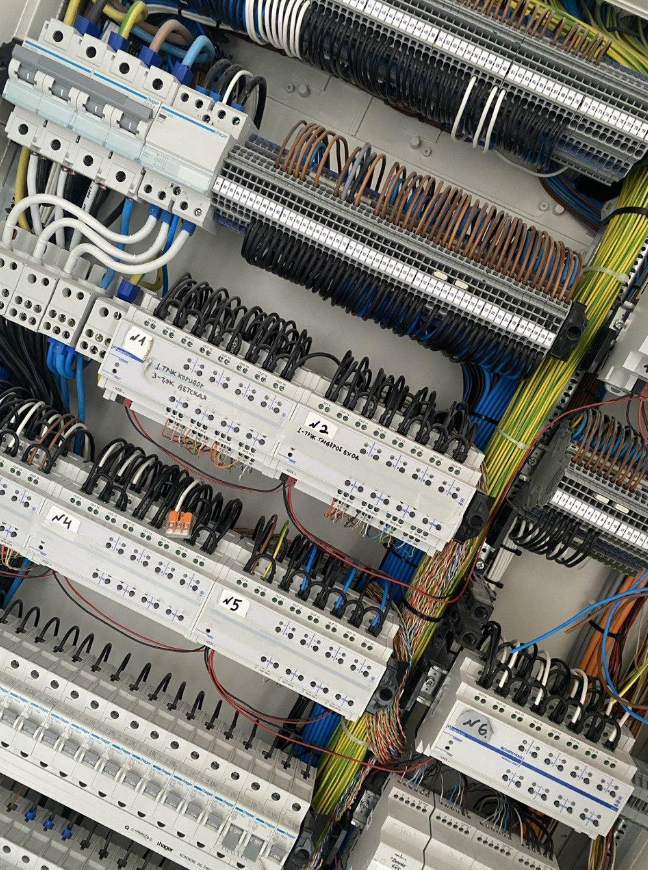

Збірка щита – точність і порядок виконання

Збірка щита автоматизації виконується або на власному стенді, або безпосередньо на об’єкті. Майстри Home Technology Group дотримуються європейських стандартів інсталяції:

• відповідність конструкції (Design Verification) – зібраний щит має відповідати перевіркам проектування, встановленим у стандарті IEC 61439, що підтверджує його безпечність та надійність;
• доступність та простір – усі елементи щита (ручки, дисплеї, автоматика) повинні розташовуватися на висоті, зручній для користувача, зазвичай між 1 м і 1,8 м від підлоги, мінімальний робочий простір перед щитом має становити не менше 0,8 м;
• кріплення компонентів – здійснюється акуратне укладання усіх провідників, модульні компоненти кріпляться на DIN-рейку, слід використовувати відповідні методи кріплення (гвинтове або защіпне) згідно з інструкціями виробника, монтаж має бути виконаний візуально структуровано;
• маркування та документація – всі компоненти та клеми повинні бути чітко ідентифіковані (маркування дротів, позначки на корпусі), повна технічна документація (схеми, характеристики) має зберігатися поблизу щита;
• усі з’єднання та канали перевіряються перед першим запуском обладнання.

Інтеграція та налаштування

Після встановлення щит інтегрується з усіма системами будинку: освітлення, клімату, безпеки, а також мультимедійними та аудіосистемами. На цьому етапі також налаштовуються логічні зв’язки між сценаріями, наприклад:

• при виході з дому – вимикається світло, понижується температура, закриваються ролети;
• при поверненні – активується комфортна сцена для мешканців будинку, дім зустрічає господарів.

Щит, який не просто керує – він організовує простір

Якісно виконаний щит – це не просто технічний вузол, але й елемент філософії «Розумного будинку»: порядок, стабільність і краса всередині системи, де кожен дріт, кожен модуль має своє місце і саме така увага до деталей створює відчуття досконалості.

Home Technology Group – ми запроектуємо, зберемо, змонтуємо, налаштуємо та запустимо серце вашого “Розумного будинку”
