Дверне полотно, коробка та спосіб монтажу визначають, який електромагнітний замок підійде конкретному входу. Сила утримання має значення, але її оцінюють разом із вагою, розміром дверей і кількістю стулок. Значення мають конструкція коробки, маса й ширина полотна, кількість стулок, місце встановлення та спосіб кріплення відповідної планки. Тому підбір починається з дверного вузла, а параметри замка звужують коло сумісних моделей. Такий порядок зменшує ризик змінювати кріплення вже під час монтажу.

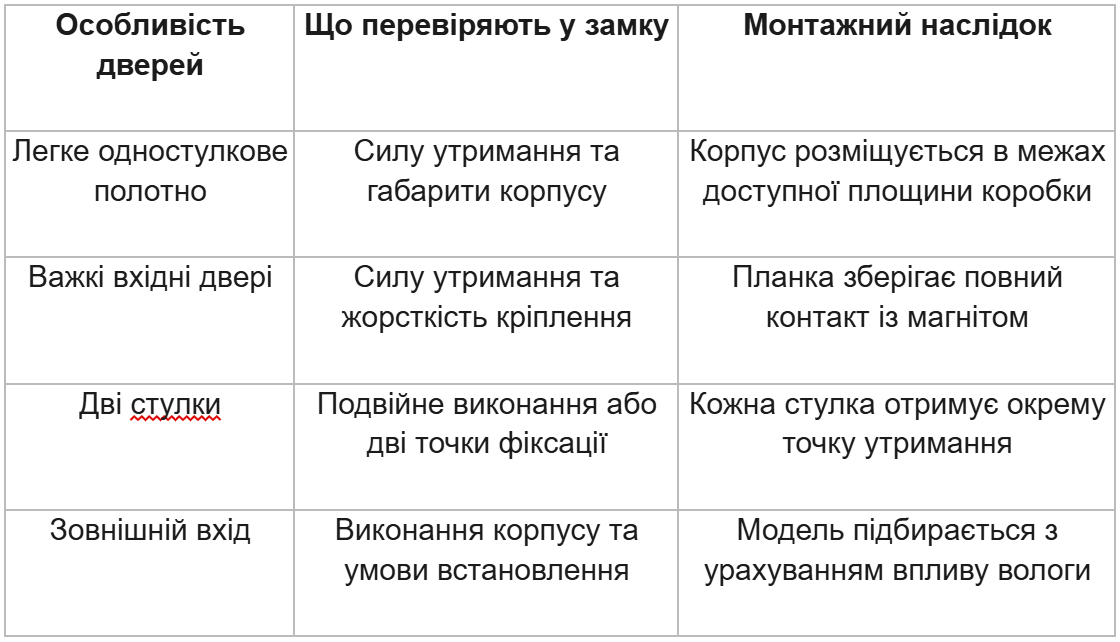

Як електромагнітний замок підбирають під конструкцію дверей

Накладні моделі монтують на поверхні коробки, а відповідна планка стає на рухому частину полотна. Врізне виконання потребує місця всередині конструкції — корпус розміщується в профілі й майже не виступає назовні.У продажу можна зустріти обидва типи, зокрема врізні моделі на кшталт YM-180M-S та YM-280M, а також накладні варіанти, як-от YM-280 або YM-180N. Окремі варіанти розраховані на двостулкові двері, де фіксуються обидві стулки. Магнітний замок на двері у монтажі потребує уваги до площини контакту магніту з відповідною планкою. Перекіс або неповне прилягання зменшують фактичне утримання навіть за високого паспортного показника.

Як магнітний замок співвідносять із вагою та формою дверного полотна

Серед електромагнітних замків зустрічаються моделі із силою утримання від 60 до 1200 кг, а також подвійні виконання 280 × 2 і 500 × 2 кг. Сам показник описує силу утримання, а його потрібне значення визначають з урахуванням дверної конструкції. На широких або важких дверях навантаження припадає не тільки на магніт, а й на вузол, через який воно передається на коробку.

Купити електромагнітний замок можна з однаковою силою утримання, але різною монтажною сумісністю. Різницю створюють габарити корпусу, тип встановлення, планка та виконання під одну або дві стулки. Наприклад, моделі типу YM-180ND, YM-500ND(LED) і YM-750ND(LED) розраховані на двостулкові двері. Електромагнітні замки на двері випускають і в одинарному виконанні з іншими габаритами та силою утримання.

Що передбачити, обираючи електромагнітний замок на двері

До підключення живлення перевіряють, чи дверна конструкція дозволяє встановити корпус і планку без перекосу та втрати площі контакту. Варіант монтажу змінює спосіб кріплення, тоді як сила утримання й електричні параметри залишаються характеристиками самого замка.

Перед замовленням варто перевірити п’ять монтажних параметрів:

• Положення корпусу відносно коробки та напрямку відкривання.

• Місце кріплення відповідної планки на рухомій частині.

• Вільний простір під корпус, кріплення та підведення кабелю.

• Потребу в L-, Z- або іншому кронштейні відповідно до форми дверей.

• Умови встановлення — усередині приміщення чи на зовнішньому вході.

Магнітні замки на двері з різними корпусами можуть вимагати іншого положення планки навіть за близької сили утримання.

Як електромагнітні замки узгоджують із системою живлення

Після вибору корпусу та способу кріплення переходять до електричних параметрів. У технічних характеристиках моделі зазначають робочу напругу та споживаний струм, за якими підбирають блок живлення. Запас його потужності потрібен з урахуванням інших підключених пристроїв — контролера, зчитувача, кнопки виходу та додаткового обладнання.

Перш ніж купити магнітний замок, перевірте п’ять параметрів схеми живлення:

1. Робочу напругу — має відповідати характеристикам обраної моделі.

2. Споживаний струм — враховують під час розрахунку блока живлення.

3. Довжину кабельної лінії — на довгій ділянці дивляться падіння напруги та переріз проводу.

4. Резервне живлення — його передбачають там, де система має зберігати працездатність після зникнення напруги в мережі.

5. Схему керування — контакти контролера або реле повинні відповідати способу підключення замка.

Ці параметри стосуються вже електричної частини системи й не залежать від того, наскільки вдало корпус розміщений на дверній коробці. Помилка тут проявляється інакше — нестачею живлення, нестійкою роботою обладнання або невідповідністю компонентів однієї схеми.

На двостулкових дверях блок живлення розраховують з урахуванням споживання обох магнітів та іншого обладнання системи контролю доступу. Оскільки типовий магнітний замок на вхідні двері перестає утримувати полотно після зникнення живлення, резервування узгоджують із вимогами до безпечного виходу.
